Электродинамика

Отрезок провода с большим удельным сопротивлением подключён к клеммам источника постоянного напряжения. К клеммам источника дополнительно подключили ещё один такой же отрезок провода. Как изменились в результате этого сила тока во внешней цепи и сопротивление внешней цепи? Считать, что напряжение на внешней цепи остаётся неизменным.

Для каждой величины определите соответствующий характер изменения:

1. увеличилась

2. уменьшилась

3. не изменилась

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Источник: Демидова М.Ю. ЕГЭ-2026. Физика. Вариант 1

Три одинаковых резистора $R_1$, $R_2$ и $R_3$ сопротивлением 2R каждый подключены к батарее с ЭДС $\xi$ и внутренним сопротивлением $r = R$ как показано на схеме (см. рис.). Определите формулы, которые можно использовать для расчетов мощности, выделяющейся на резисторах $R_1$ и $R_3$.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
А)Мощность выделяющаяся на резисторе $R_1$
Б)Мощность выделяющаяся на резисторе $R_3$
$ФОРМУЛЫ $
$1) \frac{\xi^2}{2R}$
$2) \frac{\xi^2}{8R}$
$3) \frac{\xi^2}{32R}$
$4) \frac{\xi^2}{64R}$
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

На рисунке дана электрическая цепь с идеальным источником тока с ЭДС $\xi$ и тремя одинаковыми резисторами с сопротивлением 2R. Как изменится общее сопротивление внешней части цепи и сила тока, протекающая в ней, если ключ на рисунке перевести из положения 1 в 2?

Для каждой величины определите соответствующий характер изменения.
1.Увеличится.
2.Уменьшится.
3.Не изменится.

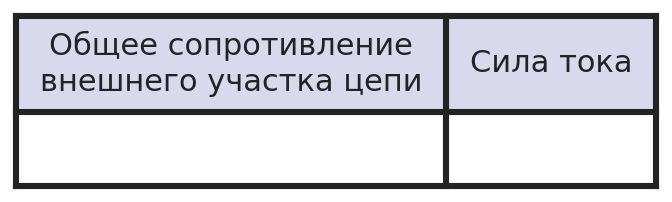

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

На рисунке представлена цепь, состоящая из источника тока с внутренним сопротивлением r, резисторов сопротивлением $R_1$ и $R_2$, реостата R. Сопротивление реостата уменьшают от R до 0. Как при этом изменятся сила тока в резисторе $R_1$ и напряжение на резисторе $R_2$?

Для каждой величины определите соответствующий характер изменения.
1.Увеличится.
2.Уменьшится.
3.Не изменится.

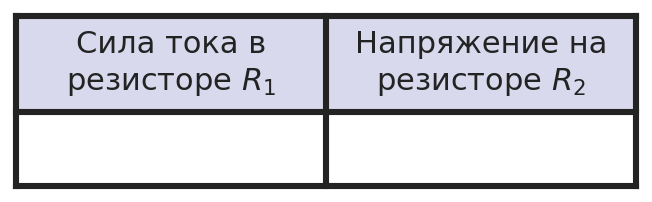

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

К концам отрезка медного провода приложено напряжение U. Этот отрезок заменили отрезком медного провода той же длины, но вдвое большего поперечного сечения и приложили к проводу прежнее напряжение U. Как вследствие этого изменились сопротивление провода и сила тока в нём? Для каждой величины определите соответствующий характер изменения:

1. увеличится

2. уменьшится

3. не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
