Тип 13 № 12166
Какой из образов 1–4 служит изображением предмета AB в тонкой линзе с фокусным расстоянием F?
Для решения задачи заметим, что отрезок AB находится в двойном фокусе, следовательно его изображение будет действительное, перевернутое, равное отрезку AB и находится на расстоянии 2F от линзы. Таким образом искомое изображение это точка 2.
Тип 13 № 14123
Какая из точек (1, 2, 3, 4, 5 или 6), показанных на рисунке, является изображением точечного источника света , полученным в тонкой собирающей линзе с фокусным расстоянием ?
(Источник: Демидова М.Ю. ЕГЭ-2026. Физика. Вариант 7)

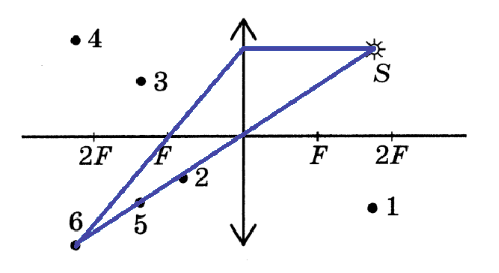

Построим изображение точечного источника света: Пустим луч параллельно главной оптической оси, после преломления, он пройдёт через главный фокус. Далее пустим луч через оптический центр, этот луч преломляться не будет.
Пересечение лучей происходит в точке 6, там и находится изображение.
Тип 13 № 14155

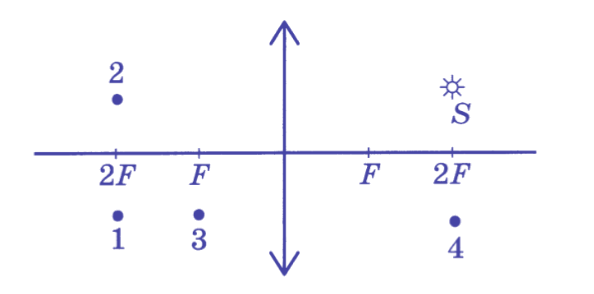

Какая из точек (1, 2, 3 или 4) является изображением точечного источника света в собирающей тонкой линзе с фокусным расстоянием (см. рисунок)?
(Источник: Демидова М.Ю. ЕГЭ-2026. Физика. Вариант 9)

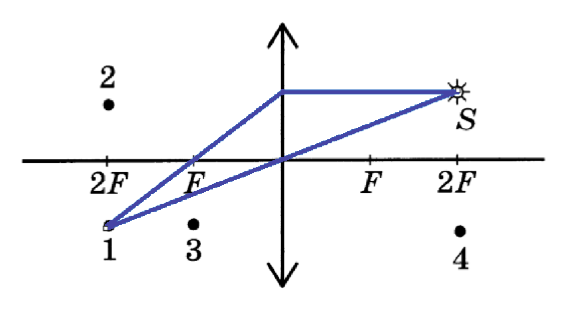

Построим изображение точечного источника света: Пустим луч параллельно главной оптической оси, после преломления, он пройдёт через главный фокус. Далее пустим луч через оптический центр, этот луч преломляться не будет.
Пересечение лучей происходит в точке 1, там и находится изображение.
