Тип 20 № 20140

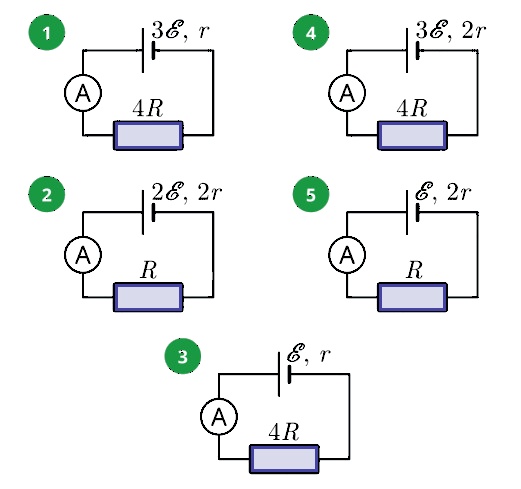

Необходимо экспериментально обнаружить зависимость силы тока, протекающего в цепи, от внутреннего сопротивления источника тока. Какие две схемы следует использовать для проведения такого исследования?
Запишите в ответ номера выбранных схем.
Решение:
В нашем случае необходимо, чтобы все параметры, кроме внутреннего сопротивления, были зафиксированы, то есть одинаковы в ходе эксперимента. Этому условию удовлетворяют схемы 1 и 4, так как ЭДС постоянно и равно 2, внешнее сопротивление равно 4R, а внутренне сопротивление меняется от r до 2r.
Ответ:
14
