Электричество

Для решения задачи заметим, что сосуд закрытый и имеет постоянный объем, тогда процесс нагревания является изохорным, значит справедливо соотношение:
$$\frac{p_2}{p_1}=\frac{T_2}{T_1}\Rightarrow T_2=\frac{p_2T_1}{p_1}$$ Где $p_1$ – начально давление и оно равно нормальному атмосферному давлению, $T_1$ и $T_2$ – начальная и конечная температуры воздуха соответственно.
Далее найдём количество теплоты, полученное воздухом в процессе:
$$Q=cm\Delta T=c\rho V\Delta T$$ Далее рассмотрим сам нагреватель. При прохождении тока через электронагреватель ток совершает работу:
$$A=\frac{U}{\tau}$$ С учётом КПД нагревателя количество теплоты отданное нагревателем равно: $$\eta=\frac{Q}{A}\Rightarrow Q=\eta A$$ Таким образом объединения все уравнения выразим искомый объём воздуха в сосуде:
$$V=\frac{\eta p_1 UI \tau}{c \rho T_1(p_2-p_1)}=\frac{0.13\cdot10^5\cdot100\cdot2\cdot600}{716\cdot1.29\cdot273\cdot(4\cdot10^5-10^5)}\approx 0.021\,\text{м}^3$$

Для решения задачи заметим, что после соединения конденсаторов напряжение $U$ на них будет одинаковым. Далее можем записать закон сохранения зарядов, согласно котором заряд до замыкания ключа $q_1=C_1U_1$ равен заряду после $q_2=С_1U+С_2U$ т.е.:
$$C_1U_1=U(С_1+С_2)\Rightarrow U=\frac{C_1U_1}{C_1+C_2}$$ Теперь рассмотрим энергии конденсаторов до и после соединения, очевидно что до замыкания ключа энергия равна $W_1=\frac{C_1U^2}{2}$, а после $W_2=\frac{(C_1+C_2)U^2}{2}$, тогда по закону сохранения энергии выделившееся в цепи количество теплоты равно разности значений энергии конденсаторов в начальном и конечном состояниях:
$$Q=W_1-W_2=\frac{C_1U_1^2}{2}-\frac{(C_1+C_2)U^2}{2}=\frac{C_1C_2U_1^2}{2(C_1+C_2)}\Rightarrow U_1=\sqrt{\frac{2Q(C_1+C_2)}{C_1C_2}}=$$ $$=\sqrt{\frac{2\cdot30\cdot10^{-3}\cdot(10^{-6}+2\cdot10^{-6})}{10^{-6}\cdot2\cdot10^{-6}}}=300\,\text{В}$$

Для решения задачи рассмотрим каждый случай в отдельности:
Для певого случая, когда ток течёт от плюса к минусу на схеме, то он не будет идти через диод, и соответственно, и через резистор $2R$. Таким образом получим эквивалентную схему с последовательным соединением резисторов $4R$, $R$ и $3R$. Тогда общее сопротивление цепи можно найти по формуле:
$$R_\text{общ.}=4R+R+3R=8R$$ Тогда при такой полярности на участке цепи выделится суммарная мощность:
$$W_1=\frac{U^2}{R_\text{общ.}}=\frac{U^2}{8R}$$ Теперь перейдём ко второму варианту подключения, при смене полярности. Тогда цже ток будет проходить через диод, а соответственно, и через резистор $2R$. Тогда получим эквивалентную схему, где резисторы $4R$ и $R$ подключены последовательно, к ни параллельно присоединён резистор $2R$, а к этому параллельному участку подключён последовательно резистор $3R$. Тогда общее сопротивление цепи можно найти по формуле:
$$R_\text{общ.}'=3R+\left(\frac{1}{2R}+\frac{1}{4R+R}\right)^{-1}=\frac{31}{7}R$$ Тогда при такой полярности на участке цепи выделится суммарная мощность:
$$W_2=\frac{U^2}{R_\text{общ.}'}=\frac{7U^2}{31R}$$ Таким образом, искомое отношение мощностей равно:
$$\frac{W_1}{W_2}=\frac{31}{7\cdot8}\approx 0.55$$

Для решения задачи рассмотрим каждую ситуация в отдельности:
Так в случаи с параллельным подключением трёх резисторов, общее сопротивление цепи можно найти по формуле:
$$R_\text{общ}=\frac{R}{3}$$ Где $R$ – сопротивление одной спирали.
Тогда количество теплоты, которое выделяется при работе электрочайника можно найти по формуле:
$$Q=P_1\tau_1=\frac{U^2\tau_1}{R_\text{общ}}=\frac{3U^2\tau_1}{R}$$ Где $U$ – напряжение на концах цепи.
Далее рассмотри подключение предоставленное на рисунке, видим что в этом случае две спирали будут соединены параллельно и к ним последовательно будет присоединена третья. В этом случае уже сопротивление всей цепи будет равно:
$$R_\text{общ}'=\frac{R}{2}+R=\frac{3R}{2}$$ Тогда количество теплоты, которое выделяется при работе электрочайника можно найти по формуле:
$$Q=P_2\tau_2=\frac{U^2\tau_2}{R_\text{общ}'}=\frac{2U^2\tau_2}{3R}$$ Стоит пояснить что напряжение в чайнике $U$ останется таким же, так как устройство подключено в ту же самую электрическую сеть. А так же количество теплоты выделенное в обоих схемах за время $\tau_1$ и $\tau_2$, соответственно будет одинаковым, так как в обоих случаях нагревали до кипения одинаковую массу воды с одинаковой начальной температурой. Таким образом получим уравнение:
$$\frac{2U^2\tau_2}{3R}=\frac{3U^2\tau_1}{R}$$ Откуда выразим искомое время, необходимое для нагревания воды для чайника с второй схемой подключения спиралей:
$$\tau_2=\frac{9}{2}\tau_1=\frac{9\cdot3}{2}=13.5\,\text{мин}$$

Для решения задачи рассмотрим нагрузку, а именно запишем закон Ома для полной цепи и закон Ома для для участка цепи с реостатом:
$$I=\frac{\xi}{R+r} \quad\quad I=\frac{U}{R}$$ $$\Downarrow$$ $$U=\xi-Ir$$ Где $I$ – сила тока в цепи,$U$ – напряжение в цепи, $r$ – сопротивлени источника ЭДС, $\xi$ – ЭДС.
Тогда мощность, выделяемая в цепи, будет равна:

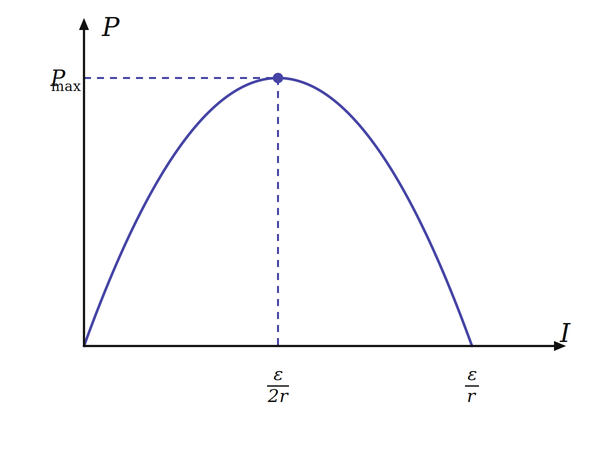

$$P=IU=I(\xi-Ir)$$ Видим, что мощность имеет квадратичную зависимость от силы тока в цепи, следовательно функция $P(I)$ имеет вид параболы, ветви которой будут направлены вниз, соответственно максимальное значение мощности $P_{max}$ будет находится в вершине этой параболы, то есть в точке экстремума функции.

Вычислим значение этого экстемума функции:
$$P'(I)=\xi-2Ir \,\,\text{и если \(P'(I)=0\), то}\,\,I=\frac{\xi}{2r}$$ И тогда: $$P_{max}=P\left(\frac{\xi}{2r}\right)=\frac{\xi^2}{4r}=\frac{6^2}{4\cdot2}=4.5\,\text{Вт}$$
